건설공사의 철근배근 이론 교육 [참고용, 파일첨부]

■ 건축구조의 3요소

※ 사용성

부재의 균열, 처짐현상등 건물을 사용하는데 발생하는 문제점.

=>각 나라의 구조 법규 추세

내구성(건물의 수명) 문제 추가됨.



■ 건축구조의 3요소

1. 허용 응력 설계법

하중 계수를 사용하지 않고 재료의 강도를 저감시킴.

예) 철근의 설계 기준강도 Fy = 4,000 kg/cm2

※ 현재에는 잘 사용되지 않고 있으나 SRC 구조에는 사용하는 예가 종종 있음.

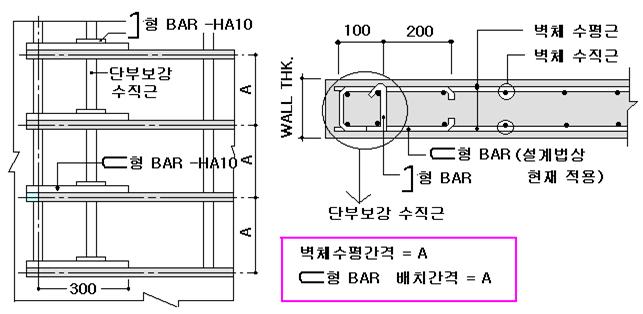

■ 벽 철근의 배근방법





■ 보 철근의 배근방법



■ 기둥의 배근방법

【외부 기둥의 철근배근】		【내부 기둥의 철근배근】

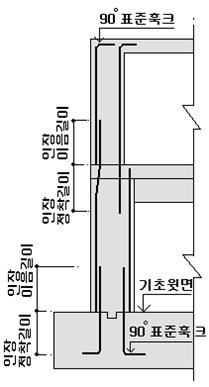

■ 지하 벽체의 배근 방법



Q) A급이음과 B급 이음이란 ?

A) A급 이음

배근된 철근량이 이음부 전체 구간에서 해석결과 사용량이 요구되는 소요 철근량(설계량)의 2배이상이고 겹이음 길이내에서 전철근량에 대한 겹이음된 철근량의 비가 50% 이하일때

예) A급 이음이 가능한 경우

보의 철근을 예를 들었을때 설계도면상의 철근이 5-HD25 일 경우 배근된 철근이 10-HD25 이상 배근되었고 하고 겹이음 길이내에서 겹이음된 철근량의 비가 50% 이하일때

* B급 이음은 A급이음+30%이음길이추가
